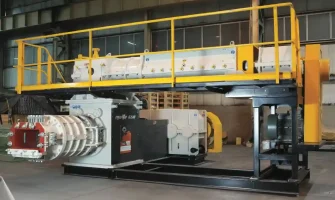

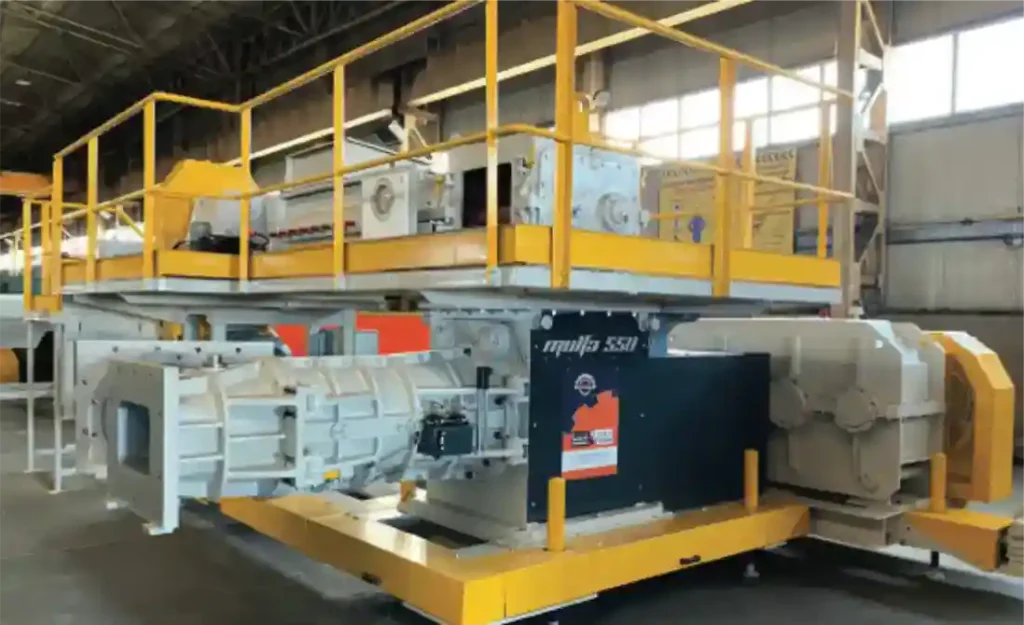

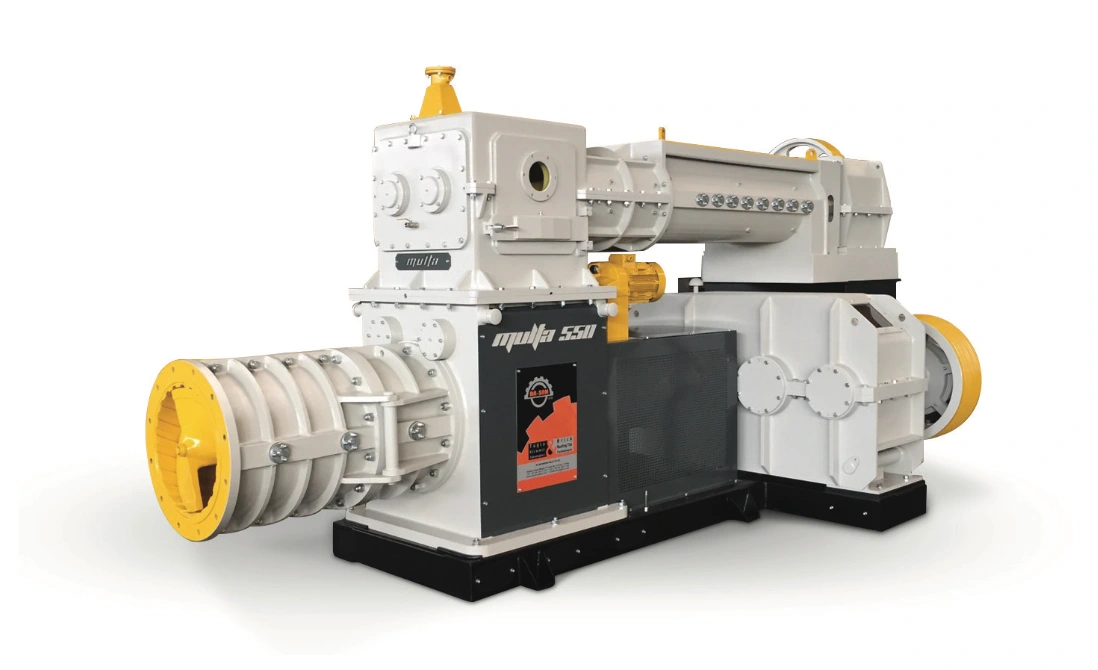

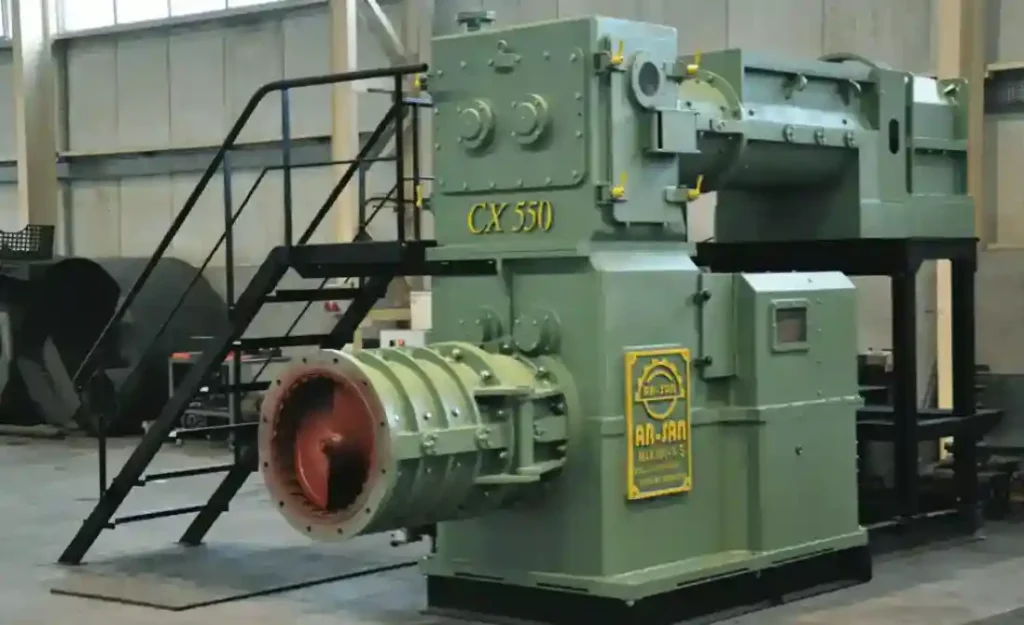

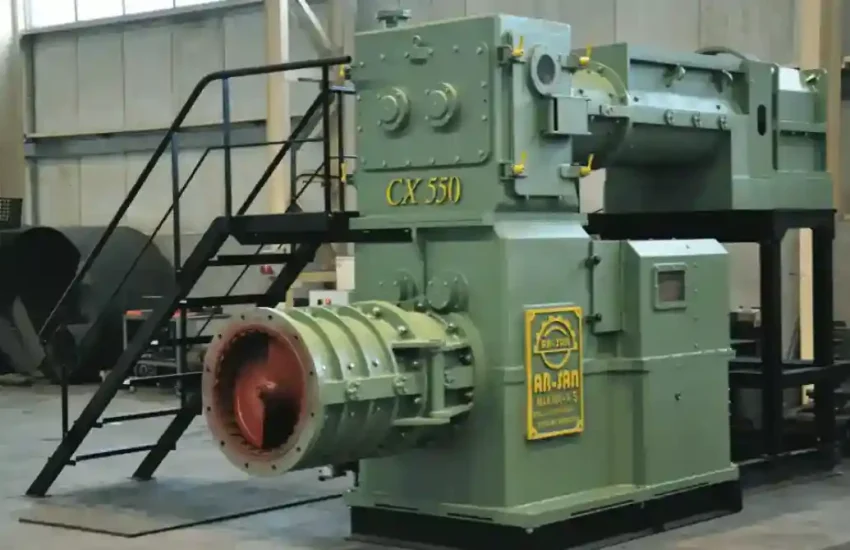

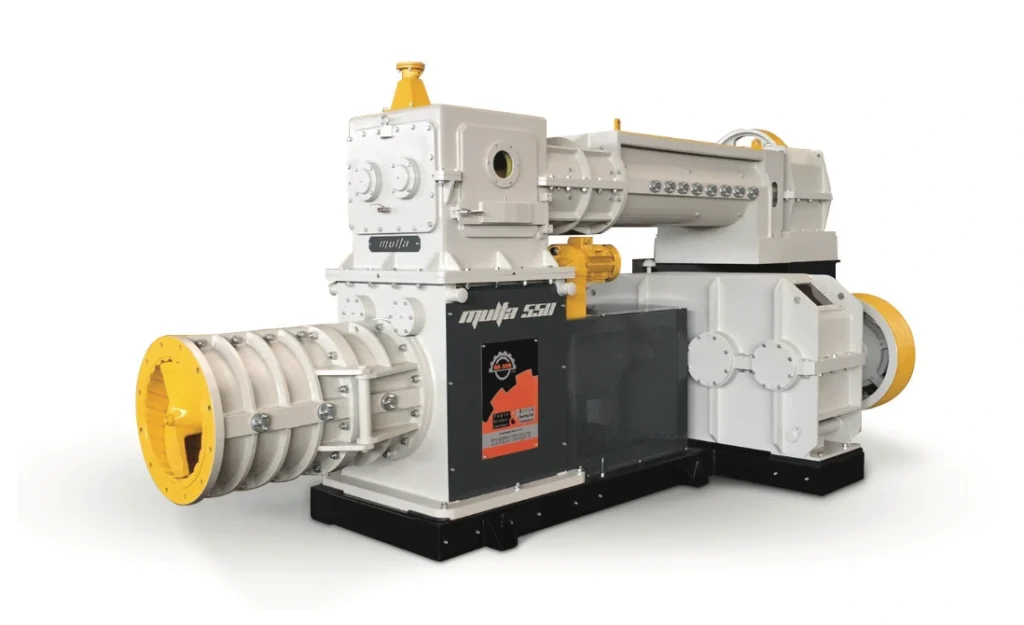

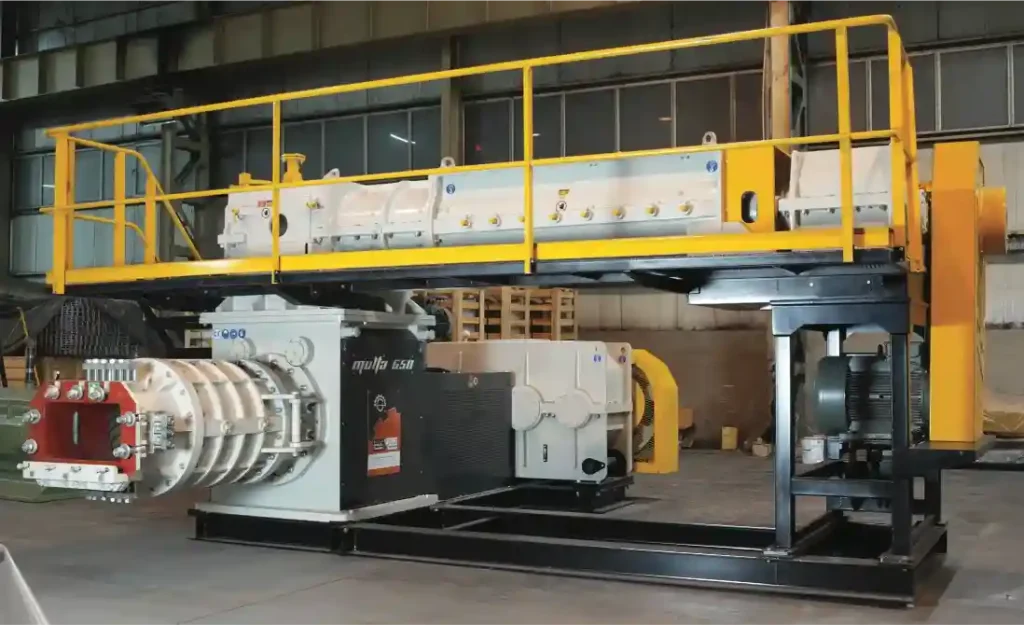

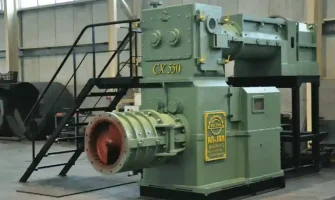

Vakum Pres

Tuğla ve kiremit üretiminde ham maddeye mamul şeklinin verilmesini sağlayan son makinedir. Makine esas olarak iki ana bölümden oluşur. Birinci bölümde ( üst makine ) çamur, karıştırılarak yoğrulur. Daha sonra vakum kamarasından geçirilerek içindeki havanın emilmesi sağlanır ve bastırıcı çapalarla alt makine dediğimiz ikinci bölüme sevk edilir. Burada vakumlanmış çamura makine boğazındaki kalıp vasıtasıyla istenilen tuğlanın şekli verilerek çıkarma işlemi tamamlanır. Makine parkının pozisyonuna göre üst ve alt makine, istenilen şekilde monte edilir.

TEKNİK ÖZELLİKLER
Model	Ø500 CX	Ø550 CX	Ø550 F	Ø600 CX	Ø600 F	Ø650 CX	Ø650 F	Ø750 CX	Ø750 F
Helezon Çapı (mm)	500	550	550	600	600	650	650	750	750
Motor Gücü (Kw)	45&132 55&160	45&200 55&250	55&200 75&250	75&250 90&315	75&250 90&315	75&250 90&315	90&315 110&315	110&355 132&400	132&400 132&500
Kapasite (t/h)	30-50	40-60	40-60	60-80	60-80	70-90	70-90	90-120	90-120

Tut ve Sola/Sağa kaydır »

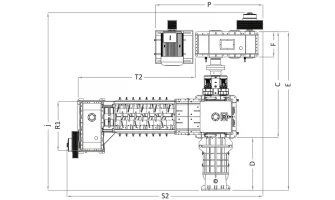

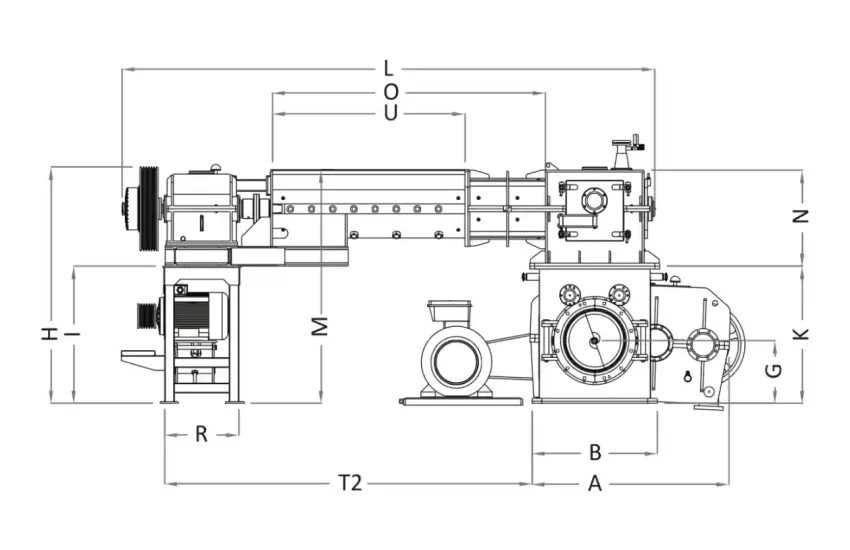

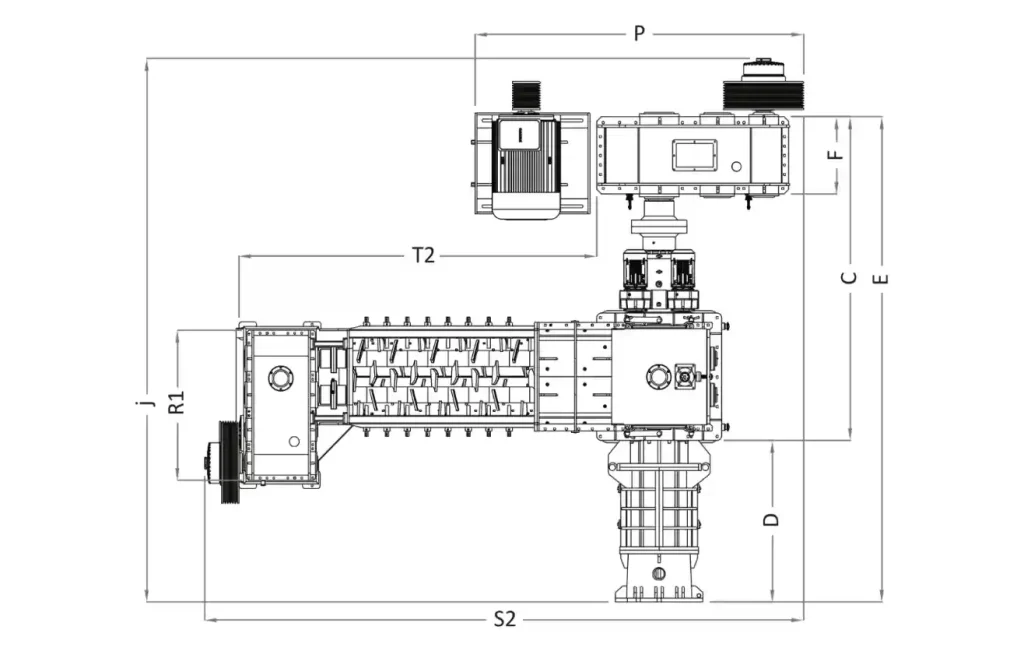

Vakum Pres “L” Ayarı

TEKNİK ÖLÇÜLER (mm)
MODEL	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	R	R1	T₁	T₂	S₁	S₂	U
VP 500 CX	1945	1140	2100	1650	3750	1000	590	2560	1560	4175	1290	4200	2300	1040	1920	1980	770	1300	--	2700	--	5130	1307
VP 550 CX	2060	1300	2090	1650	3740	1020	735	2760	1590	4170	1485	4230	2485	1040	1920	2390	770	1300	--	2690	--	4470	1307
VP 550 F	2000	1200	3250	1750	5000	820	640	2500	1280	5520	1280	4990	2190	940	2520	3900	770	1300	--	3390	--	6020	1800
VP 600 CX	2350	1480	2390	1860	4170	980	725	3135	1810	4700	1645	5490	2800	1150	2715	3500	720	1555	--	3040	--	5610	2000
VP 600 F	2050	1300	3460	1800	5150	820	640	2420	1400	5760	1400	5530	2400	980	2855	2340	770	1590	--	3820	--	6460	2000
VP 650 F	2890	1400	3700	1850	5550	830	890	2760	1750	6160	1750	5540	2465	980	2855	3800	770	1590	--	3760	--	7100	2000
VP 750 F	2800	1450	3750	2040	5790	830	705	2520	1550	6300	1510	5535	2495	980	2855	2325	770	1590	--	3750	--	6530	2000

Tüm değerleri görmek için sağa sola kaydırın »

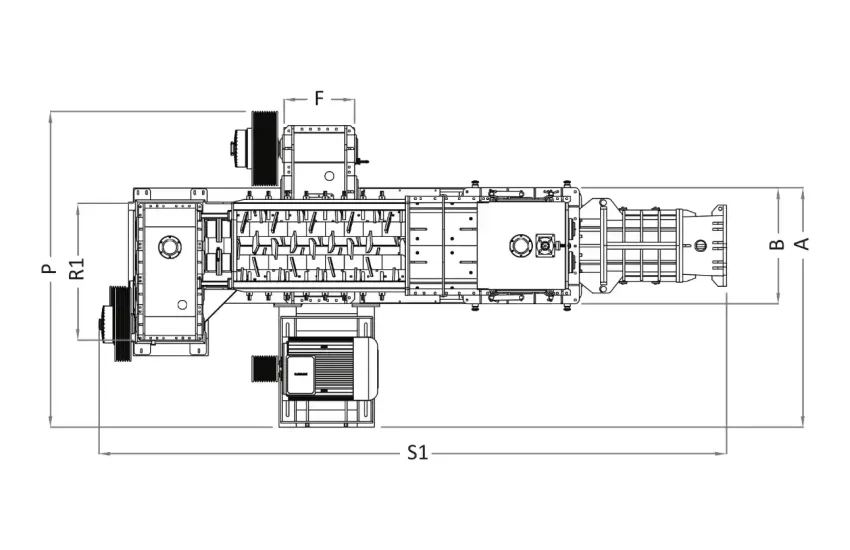

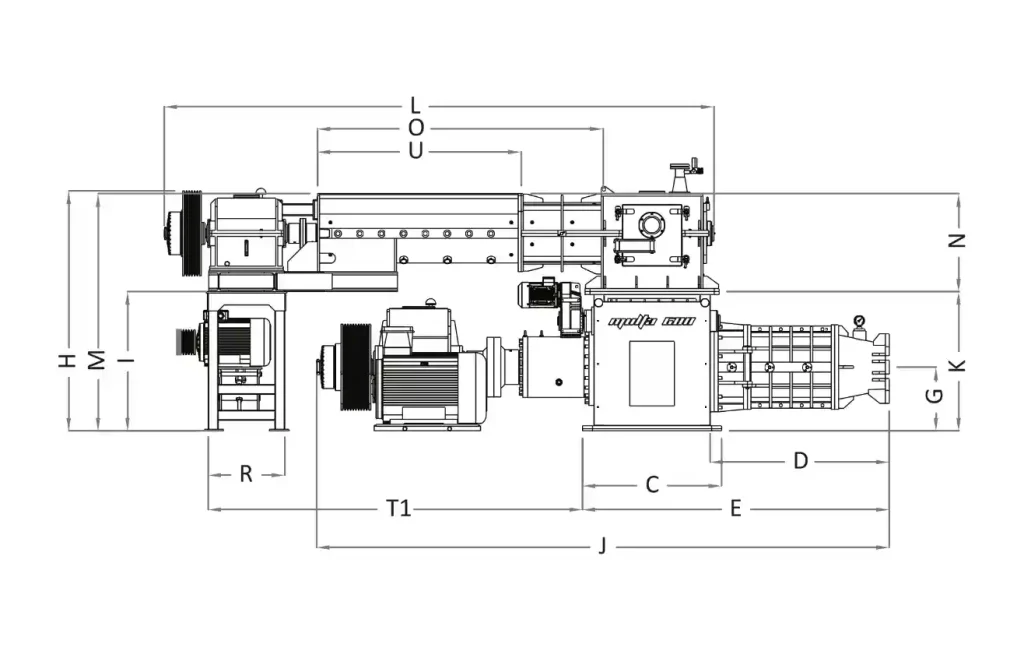

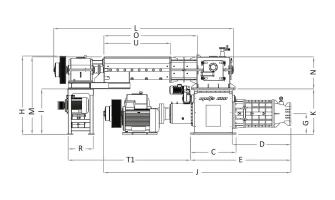

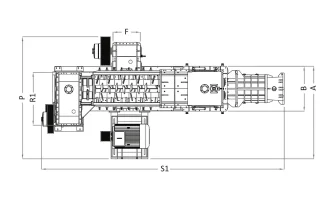

Vakum Pres “I” Ayarı

TEKNİK ÖLÇÜLER (mm)
MODEL	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	R	R1	T₁	T₂	S₁	S₂	R
VP 500 CX	1720	1140	2110	1650	3760	1000	590	2560	1560	4175	1290	4200	2300	1040	1920	3625	770	1300	1650	--	5770	--	1307
VP 550 CX	2330	1300	2050	1660	3650	1020	735	2760	1590	4170	1485	4230	2485	1040	1920	2390	770	1300	1680	--	5790	--	1307
VP 550 F	2945	1200	1200	1750	2950	820	640	2500	1280	5520	1280	4990	2190	940	2520	3900	770	1300	3400	--	6720	--	1800
VP 600 CX	2530	1480	2310	1860	4170	980	725	3135	1810	4700	1645	5490	2800	1150	2715	3500	720	1555	2600	--	7230	--	2000
VP 600 F	2760	1300	1300	1800	3090	820	640	2430	1420	5760	1400	5530	2400	980	2855	3750	770	1590	3770	--	7350	--	2000
VP 650 F	2290	1400	2200	1920	4120	830	890	2760	1750	6160	1750	5540	2465	980	2855	3290	770	1590	2820	--	7330	--	2000
VP 750 F	2800	1450	1400	2040	3440	830	705	2520	1550	6300	1510	5535	2495	980	2855	2325	770	1590	3215	--	7530	--	2000

Tüm değerleri görmek için sağa sola kaydırın »
